보행 보조용 하체 외골격은 이동성과 기능을 높여 왔지만, 구동부가 다리 바깥쪽이나 허리·등 쪽에 붙는 경우가 많았다. 이런 배치는 장치가 몸의 자연스러운 외곽을 넘어 일상 착용을 불편하게 만들 수 있다. arXiv 프리프린트로 공개된 이번 연구는 구동 기하를 다시 생각하면 장치가 몸에 더 가깝게 들어갈 수 있다는 문제의식에서 출발한다.
연구진은 다리 축에 직교하는 평면에서 림을 둘러싸는 배치를 택한 Limb-Encircling Actuator(LEA)를 제안하고, 맞춤 제작 시험장치로 전기기계 특성을 특성화했다. 원문은 이 구성이 공간 점유를 줄일 가능성을 열어두면서도, 실제로는 몸에 가깝게 담아내기 어려웠다고 적는다. 그럼에도 림을 둘러싼 구동 방식이 외골격 설계의 새 선택지를 보여준다는 점은 분명하다.
정량 결과도 제시됐다. LEA는 질량 894 g에서 연속 토크 밀도 7.5 Nm/kg을 달성했고, 명목 토크는 7.0 Nm, 20초 피크 토크는 16.3 Nm였다. 초기 설계 단계에서는 99퍼센타일 미국 인구의 발목-발 복합체 최대 치수를 고려해 고정자 내경을 145 mm 초과로 잡았고, 로터-고정자 두께는 20 mm 미만, 축 방향 길이는 13 mm 미만을 목표로 했다. 완성된 프레임리스 모터는 내경 150 mm, 외경 180 mm, 축 길이 13 mm, 질량 600 g이었다.

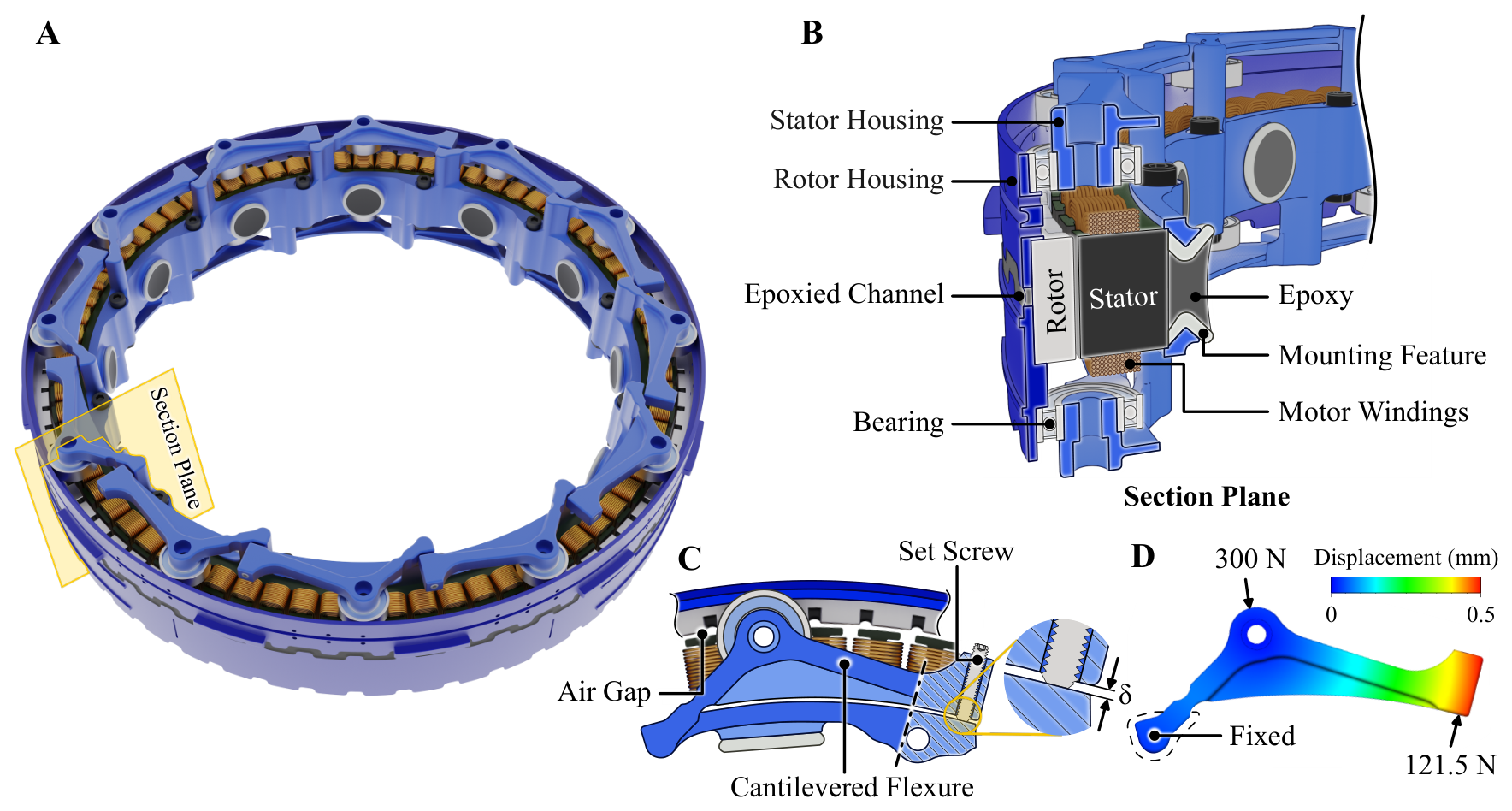

기계 구조도 눈에 띈다. 기존의 대구경 베어링 대신 양쪽에 12개의 소형 방사형 볼베어링을 원형으로 배치했고, 자유단 플렉셔는 0.5 mm 변형까지 300 N의 최대 정적 방사하중 용량에 대응했다. 논문은 이 배치가 더 가볍거나 낮은 비용의 대안이 될 가능성을 갖는다고 설명하지만, 동시에 로터와 고정자, 하우징을 몸 가까이 유지하는 일은 여전히 어려웠다고 밝혔다.
검증은 자체 제작 시험장치에서 수행됐다. 제어 성능은 전류와 위치 제어의 시간·주파수 영역에서 평가했고, 전류 스텝은 2.5 A, 5.0 A, 7.5 A, 위치 스텝은 π/4, π/2, 3π/4로 설정해 각 조건별 시험을 수행했다. 열 특성은 가열해 정상상태를 확인했고, 비선형 최적화로 맞춘 열 모델의 RMSE는 1.7 °C였다.
| 항목 | 값 | 근거 위치 |
|---|---|---|
| 연속 토크 밀도 | 7.5 Nm/kg | p.1 | source_excerpt |
| 질량 | 894 g | p.1 | source_excerpt; p.3 | source_excerpt |
| 명목 토크 / 20초 피크 토크 | 7.0 Nm / 16.3 Nm | p.3 | source_excerpt |
| 방사형 볼베어링 수 | 12개(양쪽에 원형 배열) | p.3 | source_excerpt |
| 열 모델 RMSE | 1.7 °C | p.7 | source_excerpt |
자료: STORIUM 정리
정리하면, 이 연구는 외골격 액추에이터를 다리 바깥에 두는 관행을 완전히 대체했다고 말하지는 않는다. 대신, 림을 둘러싸는 배치가 높은 토크 밀도와 새로운 베어링 구조를 동시에 실현할 수 있음을 보였고, 실제 착용성을 위해서는 크기와 기하를 더 다듬어야 한다는 과제를 함께 남겼다. 추가적인 대규모 검증은 아직 보고되지 않았다.
